LT8668SX-D国产HDMI/DP/MIPI/LVDS拼接方案8k30 2x2,四屏同步
LT8668SX是合肥龙迅半导体推出的一款多接口高速桥接控制器，LT8668SX系列包括LT8668SX、LT8668SX-D、LT8668SXC、LT8668SXK8、LT8668SXK8-D。它可配置输入DP1.4/HDMI2.1 , Type-C/DP1.4/HDMI2.1，Audio in，配置输出LVDS/MIPI、eDP/eDPx，DP1.4/HDMI2.1、Audio out等接口功能，强大的功能可应用在各种不同的设备上。
以下是基于LT8868SX系列应用于视频拼机处理器的几种实现方法。
一、HDMI 1080P@60Hz 1*2拼接方案

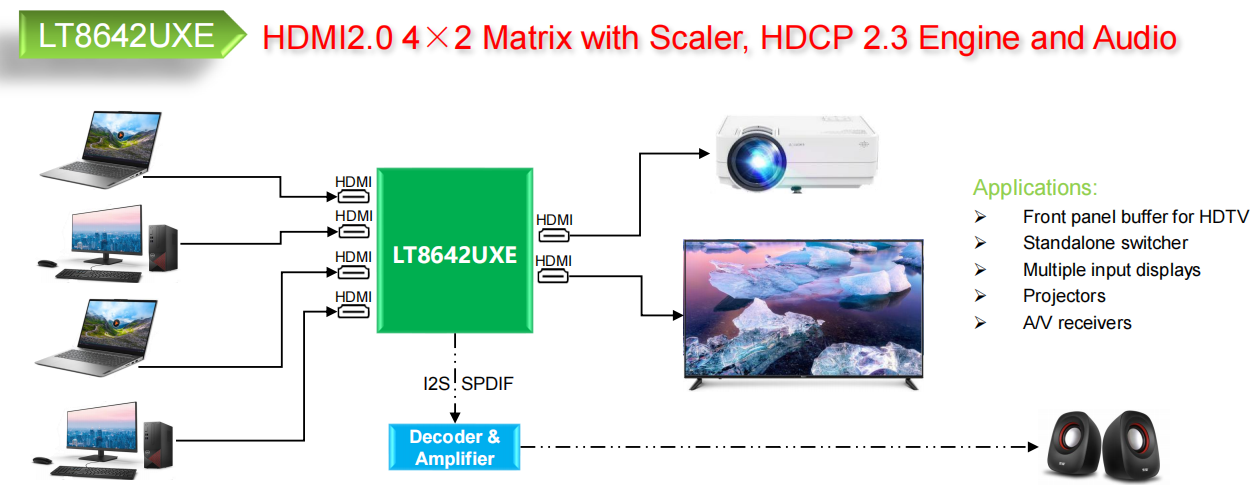

简介：LT8642UXE是一颗支持HDMI2.0的4进2出的矩阵芯片，它既可以做HDMI矩阵切换器，同时也可以实现HDMI 任意一路输入，HDMI 两路拼接输出的拼接器功能。
HDMI 输入
4路输入（HDMI-IN1~HDMI-IN4）切换其中的一路
HDMI 输出
HDMI-OUT1和HDMI-OUT2单屏最高分辨率1920*1080@60Hz❈ 双屏一起分辨率为3840*1080@60Hz
其他
点对点无损拼接❈ 双屏同步
二、DP 4K@60Hz 1*2拼接
简介：LT8668SXC是一颗支持HDMI2.1/DP1.4a/Typec输入，DP/HDMI/eDP/VBO输出的高速桥接控制器芯片,其在拼接器的应用框架与参数如下
HDMI2.1 Receiver
兼容 HDMI2.1/2.0b/1.4 and DVI1.0❈ 8Gbps带宽 DP1.4a Receiver
兼容 DP1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps and 8.1Gbps❈ 兼容Embedded DisplayPort specification version 1.4b
支持Type-C输入
DP1.2 输出
单屏最高支持4K*2K@60Hz❈ 双屏最高支持8K*2K@60Hz❈ 点对点无损拼接❈ 双屏同步
三、LVDS/MIPI 4K@60Hz 1*2拼接 - LT8668SX

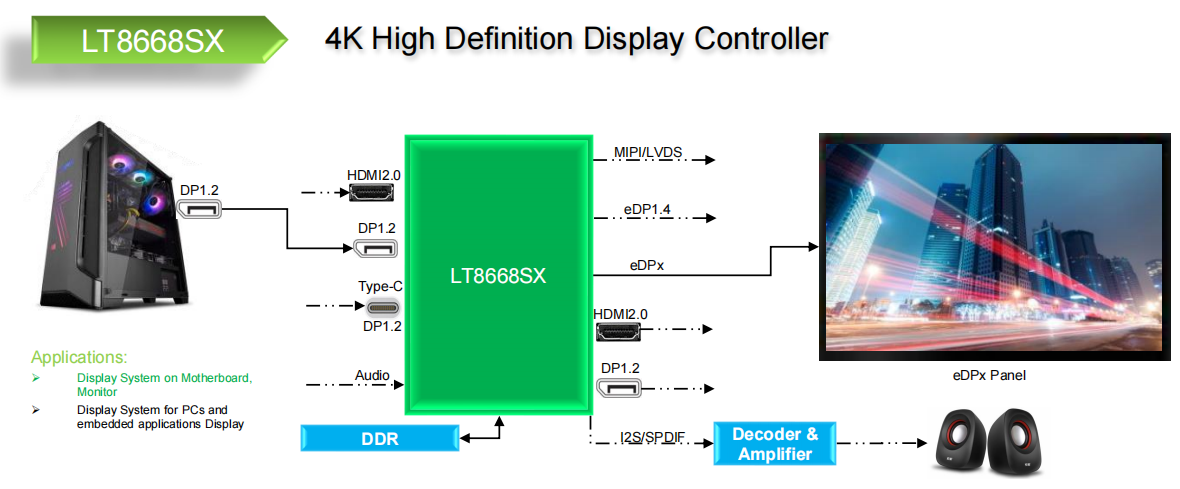

简介：LT8668SX是一颗支持HDMI2.1/DP1.4a/Type-c、Audio输入，LVDS/MIPI/DP/HDMI/eDP1.4a/VBO、Audio输出的高速桥接控制器芯片,在拼接器的应用中我们可以实现HDMI或者DP的8k拼接器应用。
HDMI2.1 Receiver
Compliant with HDMI2.1/2.0b/1.4 and DVI1.0❈ Data rate up to 8Gbps
DP1.4a Receiver
Compliant with DisplayPort specification 1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps and 8.1Gbps❈ Compliant with Embedded DisplayPort specification version 1.4b❈ Support DisplayPort 1/2/4 lanes
Support Type-C input
LVDS/MIPI输出参数
单屏最高支持4K*2K@60Hz❈ 双屏最高支持8K*2K@60Hz❈ 点对点无损拼接❈ 双屏同步
四、LVDS/MIPI 1080P@60Hz 2*2拼接

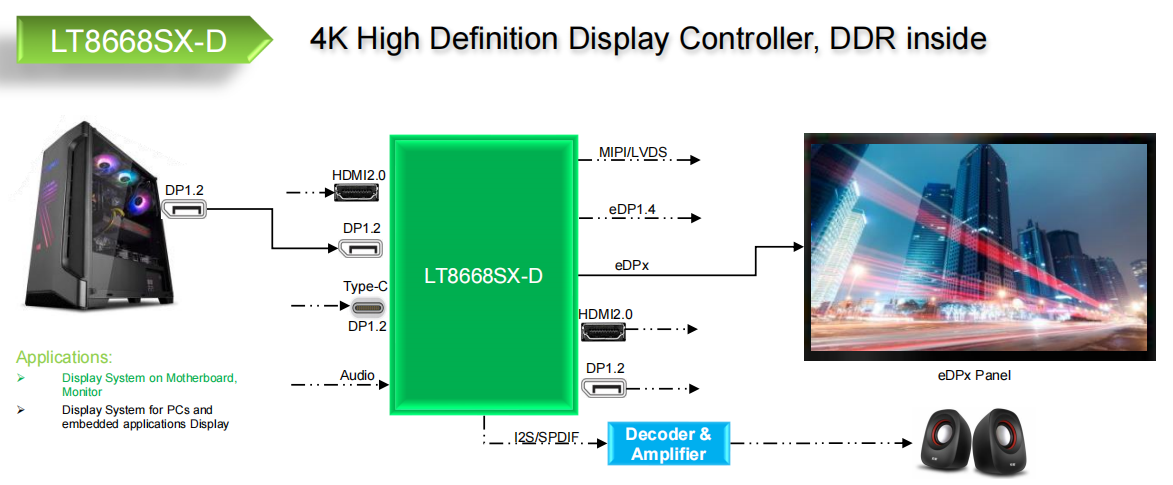

简介：LT8668SX-D是一颗支持HDMI2.1/DP1.4a/Type-c、Audio输入，LVDS/MIPI/DP/HDMI/eDP1.4a/VBO、Audio输出的高速桥接控制器芯片,它内置DDR，支持scaler，在拼接器的应用中我们可以实现HDMI或者DP的8k拼接器应用。
HDMI2.1 Receiver
Compliant with HDMI2.1/2.0b/1.4 and DVI1.0❈ Data rate up to 8Gbps
DP1.4a Receiver
Compliant with DisplayPort specification 1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps and 8.1Gbps❈ Compliant with Embedded DisplayPort specification version 1.4b❈ Support DisplayPort 1/2/4 lanes
Support Type-C input
LVDS/MIPI输出
单屏最高分辨率1080P@60Hz❈ 四屏最高分辨率4K@60Hz❈ 点对点无损拼接❈ 四屏同步五、HDMI 4K@60Hz 2*2拼接

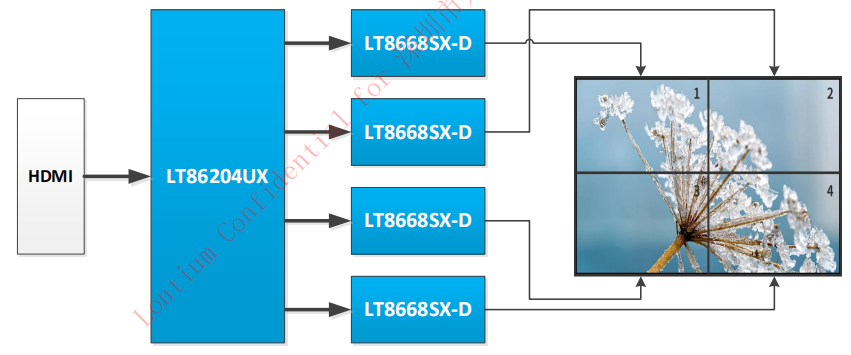

简介：使用LT86204UX是一款两进四出的矩阵芯片，其最高支持4k60分辨率，搭配LT8668SX-D,可以将HDMI画面一分四之后再进行画面逐一分割，再使用拼接墙把画面进行拼接。
规格参数：
单屏最高分辨率1080P@60Hz❈ 四屏最高分辨率4K@60Hz❈ 点对点无损拼接❈ 四屏同步六、HDMI 8K@30Hz 2*2拼接
简介：使用LT8668SXC与LT8668SX-D搭配，可以实现HDMI 8K@30Hz 2x2拼接功能。LT8668SXC可以支持HDMI2.1的输入，并在系统中将HDMI输入信号画面进行左右分割，后端可用LT8668SX-D将1/2的画面再进行四画面分割，拼接到电视墙上。
规格参数：
单屏最高分辨率4K@30Hz❈ 四屏最高分辨率8K@30Hz❈ 点对点无损拼接❈ 四屏同步
以上为目前我们整理的关于基于LT8668SX系列应用于拼接器的方案框图，更多的方案资料，可与我方联络取得。
我公司可提供全套开发资料：规格书，电路图，DEMO,在线与原厂技术支持沟通推荐更适合客户的解决方案等等，能满足系统厂商不同的设计要求，欢迎广大客户来电咨询，可提供样品和含税13%！代理产品，每一片芯片都有原厂来货证明，杜绝一切假货后顾之忧，让您的用料更加放心可靠！
如需获取更多产品资料PDF,电路图或样品，技术疑问（原厂技术支持）欢迎随时与我们取得联系！！
