LT7911UX-USB Type-C/DP 1.4 to 4-Port MIPI&LVDS with Audio
一、说明
LT7911UX 是一款用于 VR/Display 应用的高性能 Type-C/DP1.4 至 MIPI 芯片。
HDCP RX作为HDCP直放站的上游，可以配合其他芯片的HDCP TX实现直放站功能。
对于 DP1.4 输入，LT7911UX 可配置为 1/2/4 通道，还支持通道交换功能。自适应均衡使其
适用于长电缆应用，最大带宽可达32.4Gbps。
对于 MIPI 输出，LT7911UX 具有可配置的单端口或双端口或四端口 MIPI®DSI/CSI，具有 1 个高速
时钟通道和 1~4 个高速数据通道，以最大 2.5Gb/s/通道运行，D -PHY，可支持
高达40Gbps的总带宽。或者用C-PHY支持5.7Gb/s/lane，可以支持高达68.4Gbps的总带宽。
LT7911UX 采用先进的 CMOS 工艺制造，并采用 9mmx9mm BGA169 封装。该封装符合 RoHS
标准，规定工作温度范围为 -40°C 至 +85°C。
2. 特性
• USB Type-C
• DP1.4 接收器
• 单/双端口/四端口 MIPI® DSI/CSI 发射器
• 其他
3. 应用
• 移动系统
• 显示
• VR
1. Description

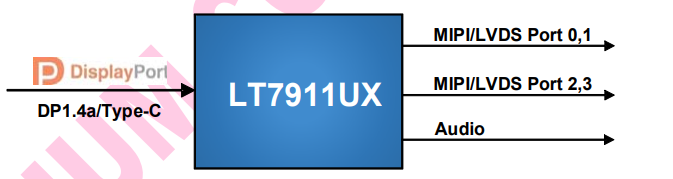

The LT7911UX is a high performance Type-C/DP1.4 to MIPI chip for VR/Display application.
HDCP RX as the upstream of HDCP repeater, can cooperate with HDCP TX of other chips to realize the repeater function.
For DP1.4 input, LT7911UX can be configured as 1/2/4 lane, also support lane swap function. Adaptive equalization makes it
suitable for long cable application and the maximum bandwidth is up to 32.4Gbps.
For MIPI output, LT7911UX features configurable single-port or dual-port or quad-port MIPI®DSI/CSI with 1 high-speed
clock lane and 1~4 high-speed data lanes operating at maximum 2.5Gb/s/lane with D-PHY, which can support a total
bandwidth of up to 40Gbps. Or support 5.7Gb/s/lane with C-PHY, which can support a total bandwidth of up to 68.4Gbps.
LT7911UX is fabricated in advanced CMOS process and implemented in 9mmx9mm BGA169 package. This package is RoHS
compliant and specified to operate from -40°C to +85°C.
2. Features
• USB Type-C
• DP1.4 Receiver
• Single/Dual-Port/Quad-Port MIPI® DSI/CSI Transmitter
• Miscellaneous
3. Application
• Mobile systems
• Display
• VR
