MS7200-HDMI RX方案介及Datesheet
MS7200 是一款 HDMI 接收芯片，兼容 HDMI1.4b 及 HDMI 1.4b 下的视频 3D 传输格式。
可以支持的最高分辨率高达 4K30Hz，最高采样率达到 300MHz.MS7200 支持 YUV 和 RGB 之
间的色彩空间转换，数字接口支持 YUV 以及 RGB 格式输出。
MS7200 的 IIS 接口以及 S/PDIF 接口支持高清音频的传输，其中 S/PDIF 接口既可以兼容
IEC61937 标准下的压缩音频传输，同时还支持高比特音频（HBR）的传输，在高比特音频
（HBR）模式下，音频采样率最高为 768KHz.
MS7200 内置 EDID 缓存可供客户量产方案烧录。MS7200 的 IIC 地址可以根据 SA 引脚进
行选择。当 SA 引脚上拉到电源电压或者悬空时，地址为 0xB2。当 SA 引脚连接到 GND 时，
地址为 0x56.
2. 功能特征
HDMI 输入
HDMI 1.4b 标准并兼容 DVI 1.0 标准
HDCP 1.4 版本
采样时钟最高 300MHz
支持 HDMI 3D 格式
支持 HBR 音频格式
内置 HDCP 核
内置 CEC 核
内置可编程 EDID 缓存
数字视频 输出
24-bit RGB/YUV444 格式
8/16-bit YUV422 格式
DDR/SDR 采样模式
数据通道交换及高低位交换
支 持 BT.601,BT656,BT.1120,BTA-T1004
数字标准
支持分离和复合同步信号传输
视频处理
色彩空间转换
支持 YUV444 与 YUV422 转换
支持 10/12 位色深到 8 位色深转换
数字音频 输出
双通道 IIS 音频输出
IIS 通道交换
IIS 最高采样率 192KHz
IIS 最高采样位数 24 位
SPDIF 接口支持 PCM 格式以及压缩音频
IIC 控制接口
外部 27MHz 晶振
INT# 中断引脚
芯片地址引脚选择
电源
数字 I/O 支持 1.8V,2.5V,3.3V
内核电压 1.2V
封装
QFN76
3. 应用场景
视频转换/机顶盒
HDMI 终端设备

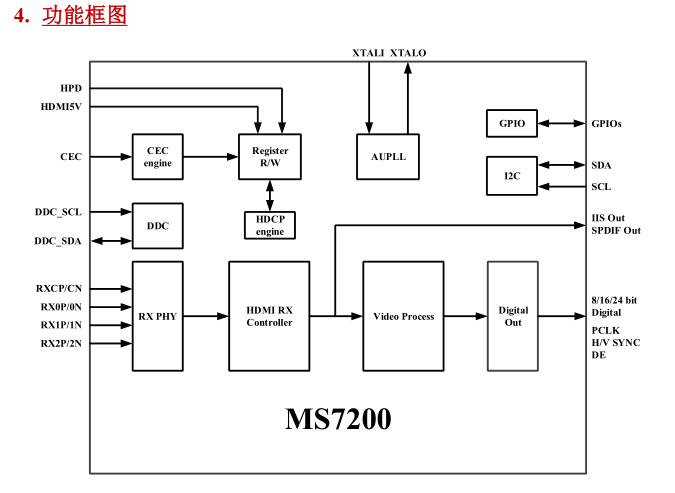

General Description
The MS7200 is an advanced HDMI receiver compliant with HDMI 1.4b and 1.4b 3D specification, supporting
output video format up to 4K resolution and 30Hz, with a high speed TMDS core running up to 300MHz. The
MS7200 provides efficient color space conversion which can receive RGB or YCBCR video data and send video
data in RGB or YCBCR format.
The MS7200 supports HD audio transmission through IIS or SPDIF interface. SPDIF interface can support the
transmission of compressed audio compliant with IEC61937 and that of High-Bit-audio with sample frame rate up
to 768K.
An integrated EDID can be programmed at the time of manufacture using IIC interface. IIC slave address is
decided by the SA pin. When SA pin is pull-up or floating, the slave address is 0xB2; when connected to GND, the
slave address is 0x56.
Feature
HDMI Receiver
HDMI 1.4b/DVI 1.0
HDCP 1.4
TMDS clock up to 300MHz
HDMI 3D format
High Bit Audio（HBR） format
Internal HDCP engine
Internal CEC engine
Programmable EDID buffer
Digital Video Output
24-bit RGB/YUV444 format
8/16-bit YUV422 format
DDR/SDR mode
Channel swap and MSB/LSB swap
Support BT.601,BT656,BT.1120,BTA-T1004 digital format
Support separate SYNC and embedded SYNC
Video Process
Color space conversion
Up/down sampling betweenYUV444 and YUV422
10/12-bit to 8-bit deep color conversion
Digital Audio Output
Two IIS interface output
Channel swap
IIS sample rate up to 192KHz
IIS Sample size up to 24 bit
SPDIF output with PCM and compressed audio format
System
IIC interface
External 27MHz crystal
INT# pin
Chip slave address selection
Power
Widely voltage digital I/O from 1.8V to 3.3V
1.2V Core Power
Package
MS7200 QFN76
Applications
Video Converter/ Set-Top-Box
HDMI receive device
