1. 基本介绍
MS9604 是一款 HDMI 视频处理器，包含 4 路独立 HDMI 音视频输入通道、4 路独立 HDMI
音视频输出通道、一路 SPDIF、I2S 音频输入或者输出。该产品提供了高质量的视频输出，最
高分辨率支持 4K@30。OEM 厂商可通过 MS9604 高集成度的视频处理和高效的软硬件解决方
案轻松地设计出高质量低成本的系统视频解决方案。

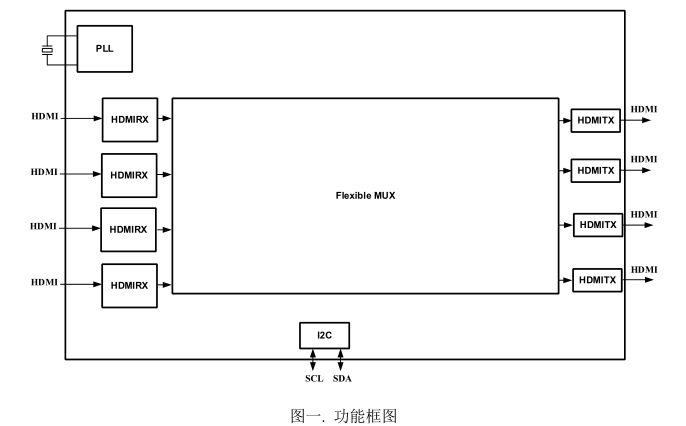

2. 功能特征
视频输入 输出
 输入输出各自四路独立 HDMI 通道
 最高支持 4K@30 分辨率
 信号幅度：500mV
 支持 HDMI1.4
 支持 DVI1.0
 支持 HDCP1.4
 支持 VESA、CEA-861-F 输入
 支持 RGB / YCbCr444 / YCbCr422
/YCbCr420 色彩空间
 支持 RGB/BT601/BT709 比色标准
 支持 8/10/12/16 位色深
 输入模式自动侦测
 输入自动 EQ
 可编程 EDID
 输入信号 HPD 输出可编程
 输出信号 HPD 状态检测
 音频采样率 32K~192KHz
数字 音频信号输入输出
 一通道数字音频 I2S 和 SPDIF输入输出
 音频采样率 32K~192KHz
帧率转换
 独立的行，列缩放
 灵活的帧率转换
标准 I2C 总线编程接口
封装
 15mmX15mm BGA 封装
 3.3V 和 1.2V 供电
 不含铅，符合 RoHS
3. 应用场景
 视频分配器
 视频切换器

 视频矩阵

General Description
The MS9604 is a HDMI video processor chip. It consists of 4 independent channel HDMI inputs and 4
independent channel HDMI outputs, also includes 1 channel I2S & SPDIF digital audio input or output. In all
video input & output channels, it provides a high quality display output. 4K@30 video format is supported fir
input and output. OEMs can easily design a low cost and high quality system solution by MS9604’s high
integration and Software support.
Features
HDMI Input & Output
 4 independent channel for both input and output
 Up to 4K@30
 Signal range: 500mV
 HDMI 1.4 & DVI1.0
 HDCP 1.4
 Support extensive video format: CEA-861-F,
VESA
 Support RGB/YCbCr444/YCbCr422 color space
 Support RGB/BT601/BT709 colorimetry
 Support 8/10/12/16 bits color depth
 Input video timing & info frame auto detection
 Embedded programmable 512 bytes (maximum)
EDID
 Input HPD programmable & output HPD auto
detection
 Input auto EQ
 Audio sample rate from 32KHz to 192KHz
Digital Audio Input & Output
 Supports one channel SPDIF & I2S digital audio
 Audio sample rate from 32KHz to 192KHz
2- wire I2C Slave Interface
Package
 15mmX15mm BGA
 3.3V/1.2V power supply
 PB-free and RoHS compliant
Applications
 Video Switcher
 Video Matrix
 Video Adapter
