1. 基本介绍
MS9332 是一款最高信号速率可达 3Gbps 的 HDMI 信号 1 分 2 分配器芯片。在 3Gbps 的速
率下，MS9332可以支持到4K×2K@30Hz分辨率的HDMI输入信号。同时可以支持10/12/16 位
的色深。HDMI 输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材，使得在高
速率下传输的 TMDS 信号始终具有最佳性能。HDMI 输出端具有信号预加重功能，可以支持长
线传输。MS9332 集成内部 EDID RAM 和 HDCP KEY RAM。
2. 功能特征
 符合 HDMI 1.4b 标准
 支持1路DVI/HDMI输入，2路DVI/HDMI
输出
 支持 HDMI1.4b 4K×2K@30Hz
 HDMI 输入端具有自适应 EQ
 HDMI 输出端具有预加重功能
 支持 10/12/16 位色深输入/输出
 自动监测 HDMI 输入信号
 自动监测 HDMI 输出设备状态
 支持 5V TTL 电平的 DDC 通道
 集成 HDCP KEY RAM
 集成 512K 字节的 EDID RAM
 不需要外部晶振
 LQFP64 封装
 符合 RoHS 标准
3. 应用场景

 HDMI 分配器

General Description
The MS9332 is a one-to-two active splitter that supports a signaling rate up to 3.0Gbps. With 3.0Gbps capability,
the MS9332 can support the new 4Kx2K@30Hz video format. The MS9332 equalizes incoming TMDS data
with optimal quality regardless of the incoming signal quality. The highly acclaimed equalization technology
provides for support of long or low-quality HDMI cables at even the highest speeds. Input terminations of the
TMDS inputs and output current levels are both programmable. The chip also supports on-chip HDCP Keys
RAM and EDID Memory.
Features
 Compliant with HDMI 1.4b and DVI 1.0
 Support One Port input,2 Port output
 Support HDMI 4Kx2K@30Hz
 Support 10/12/16 bit Deep Color
 Adaptive input equalization
 Output Pre-emphasis
 Integrated pre-programmed HDCP keys
 Embedded EDID RAM saves external EDID
ROM costs
 Active port detection by monitoring Power 5V
inputs and TMDS input clock
 Support 5V TTL DDC
 No external crystal oscillations are required
 RoHS Compliant
 LQFP64 Package
Applications
 HDMI Splitter

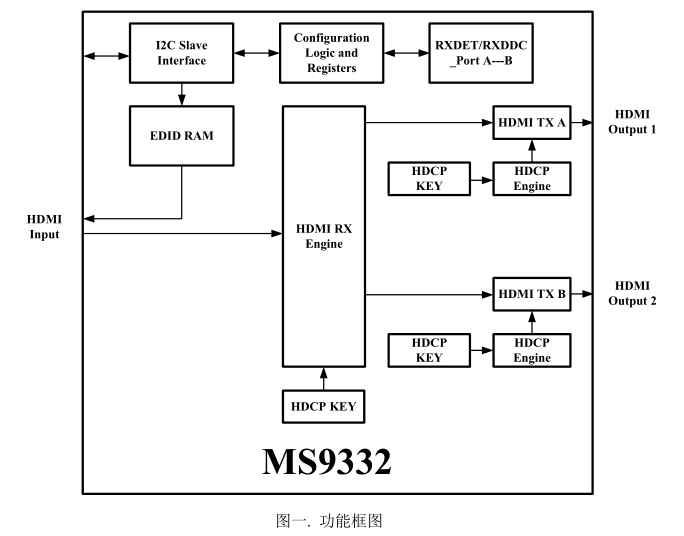

Function Block Diagram
`RXDET/RXDDC
