MS1820-VGA 转 LVDS，应用于工业显示器，可订制方案！
MS1820 是一款多功能视频处理器，包含 3 通道 10 位视频数模转化（ADC）、TV 解码器、
三通道 10 位视频数模转换（DAC）及字符型 OSD 功能。可处理隔行和逐行模拟视频或者图形
输入信号。该产品提供了高质量的视频输出。有去隔行输入、视频增强、3D 消噪、YC 分离以
及帧率转换的处理能力。

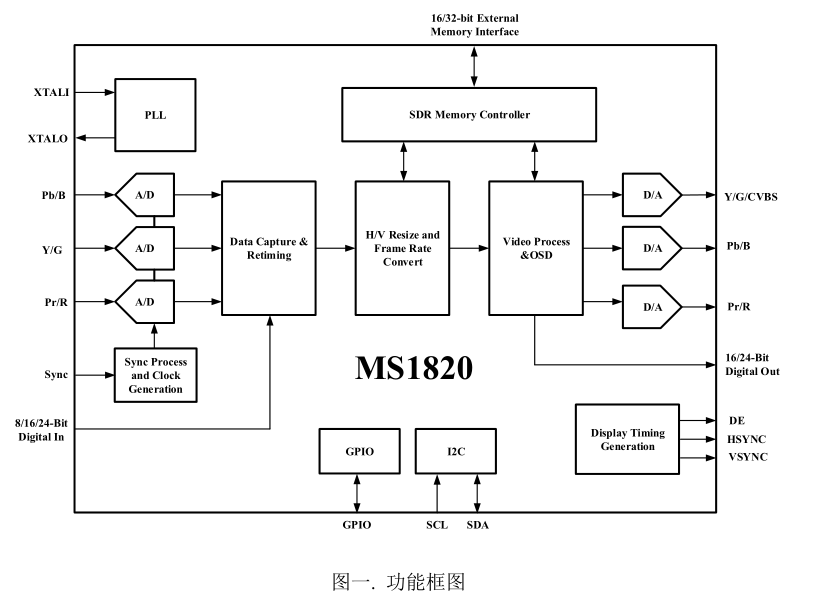

2. 功能特征
模拟 输入
10 位 ADC 转换
最高 165MSPS 采样转换率
输入信号幅度：0.45V-1.1V（峰峰值）
最高支持 3 通道模拟输入
3 选 1 输入
模拟 RGBHV/RGBS/YCbCr/YPbPr 输入
自动相位增益偏移量调整
支持复合同步信号和 SOG
输入最高支持 1080P
支持视频解密处理(MacroVision)
数字信号输入
支持 24-bit RGB/YUV 数字输入
支持 16-bit YUV 4:2:2 数字输入
支持 8-bit BT656, 601 数字输入
支持 8-bit BT1120 数字输入
支持隔行和逐行标清输入
支持 720P，1080I，1080P 高清输入
自动模式检测
自动位置和消隐区间输入检测
帧率转换
独立的行，列缩放
灵活的帧率转换
外部 存储 控制器
支持 2/8MB SDRAM
16/32 位访问
时钟高达 162MHz
去隔行
支持高清 1080I 到 1080P 的转换
支持标清NTSC/PAL到480P/576P的转换
去隔行边缘校正
支持降噪
支持电影模式检测并按 3:2 或 2:2 播放。
视频增强
黑/白增强
过渡色提升
动态峰值增加
动态图像边缘增强
亮度，饱和度，对比度，色度调整
内置 2 套基色增强模块
支持亮白处理
内置 OSD
支持 1bpp、2bpp 和 4bpp 字符型
支持阴影、透明度及闪烁
支持字体双倍宽度和高度显示
支持放大
支持 1 个 OSD 窗口
视频输出
三通道 10 位 DAC 转换
支持模拟 VGA/YPbPr 输出
支持视频编码
支持 50~75Hz 扫描速率转换
支持 15~75Hz 行频
支持 16-bit YUV 4:2:2 数字输出
支持兼容LCD屏的24-bit YUV/RGB 4:4:4
数字输出
支持视频制式 480I、480P、576I、576P、
720P、1080I、1080P
标准 I2C 总线编程接口
封装
LQFP-176(20mm×20mm)，塑封
不含铅，符合 RoHS
3. 应用场景
LCD 控制器
视频转换器/机顶盒
车载播放设备
便携式/台式可视化工具
General Description
The MS1820 is a multi-functions video processor chip. It consists of 10-bit triple-ADC module, TV encoder
module, 10-bit triple-DAC module and embedded OSD function. It can receive interlaced or progressive video
input and graphic input. It is capable of advanced de-interlacing, video enhancement, 3D noise reduction, Y/C
cross talk suppression and frame rate conversion.
Features
Analog Input
10-bit triple-ADC
Maximum analog sampling rate up to
165MSPS
Supports analog input range: 0.45V ~ 1.1V (P-
P)
Up to three analog input channels
3 to 1 input mux
Supports RGBHV/RGBS/YCbCr/YPbPr input
Auto offset/phase adjustment
Supports Sync-on-Green(SOG) and
Composite-sync
Supports input resolution up to 1080P
Supports macrovision input
Flexible Digital Video Input
Supports 24-bit RGB/YUV digital input
Supports 16-bit YUV 4:2:2 input
Supports 8-bit BT656, 601 input
Supports 8-bit BT1120 input
Supports interlace and progressive SD input
Supports 720P, 1080I, 1080P HD input
Supports VGA input up to UXGA
Auto-mode Detection
Auto Position (Blank) Detection Frame Rate
Conversion
Independent horizontal and vertical scaling
Frame rate conversion
External Memory Controller
Supports 2/8MByte memory size
16/32-bit data access
Memory bus speed up to 162MHz
De-interlacing
Supports HD1080I to1080P conversion
Supports SD NTSC/PAL to 480P/576P
conversion
Edge correction de-interlacing
4-field motion adaptive de-interlacing for SD
and 3-field for HD
Global noise reduction
3:2/2:2 pull-down detection
Video Enhancement
Black/white level expansion
Color transition improvement
Dynamic peaking
Dynamic range expansion
Brightness, saturation, contrast and hue
adjustable
2 sets primary color enhancement
Blue stretch
Embedded OSD
Supports 1/2/4-bit DRCS character mode
Shadowing, transparency and blinking
Block double width and height
Zoom out
One OSD window with alpha-blending
Output Formatter
10-bit triple-DAC for component video output
Analog VGA or YPbPr output
Video encoder
50~75Hz scan rate conversion
15~75KHz horizontal frequency
16-bit YUV 4:2:2 digital output with sync
24-bit YUV/RGB 4:4:4 digital output with
LCD panel compatible sync
VGA output resolution up to UXGA
Video outputs: 480I, 480P, 576I, 576P, 720P,
1080I, 1080P
2-wire I2C Slave Interface
Package
LQFP-176 plastic (20mm×20mm)
PB-free and RoHS compliant
MS1820 Product Brief 3 / 4
Tel:0551-65317870 Fax:0551-65314133 Web:www.macrosilicon.com Add: North 9F, Building B1, Innovation Industrial Park, No.800
Wang Jiang Xi Road, Hi-Tech Zone, Hefei, Anhui, China
Applications
LCD Controller
Video Converter/ Set-Top-Box
Car Infotainment Device
Portable/ Desktop Visualizer
