1. 基本介绍

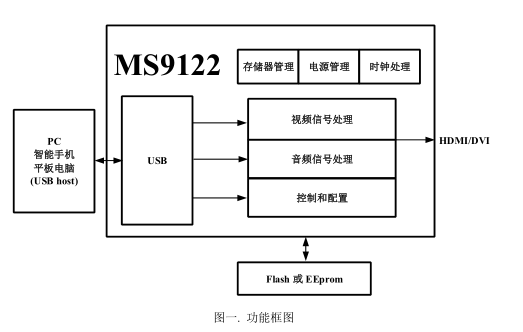

MS9122是一款USB单芯片投屏器，内部集成了USB2.0 控制器和数据收发模块、HDMI 数
据接口和音视频处理模块。MS9122 可以通过 USB 接口显示或者扩展 PC、智能手机、平板电
脑的显示信息到更大尺寸的显示设备，支持 HDMI 视频接口。
2. 功能特征
视频输出
 HDMI v1.4 兼容
最大输出分辨率：1920*1080@60Hz
支持 EDID/HPD 处理
支持 DVI 模式
音频
 默认 48KHz/16bit 立体声
 支持 I2S 和 HDMI 输出
USB2.0
 内建高速 USB2.0 USB Device
 内建 USB 视频处理
 USB 音频：UAC 扬声器 48KHz 立体声
操作系统支持
 Windows XP，10
 Andriod5.0 或以上
时钟处理
 仅需要一个 24MHz 的晶振
 内建 PLL 电路
供电与复位
 内建 3.3V&1.2V 电源处理
 内建上电复位电路
封装
 QFN-48 (7mm×7mm)，塑封
 无铅，符合 ROHS
3. 应用场景
 USB 转 HDMI 连接器

 USB 扩展器

General Description
The MS9122 is a single chip solution forUSB Screen thrower, it integrates USB2.0 device controller &
transceiver, HDMI transmitter, and Video & Audio process engine. It can show or extend PC/smart phone/tablet
computer screen to larger size display device through USB interface. It supports HDMI video output interface.
Features
Video Output
 HDMI v1.4compliant
Output resolution up to1920*1080@60Hz
Supports EDID/HPD process
Supports DVI mode Audio
 Default 48kHz/16bit stereo
 I2S and HDMI outputUSB2.0`
 On-chip high speed USB Device
 USB Video process engine
 USB Audio: UAC speaker 48kHz stereoOS Support
 Windows XP,7,8,10
 Andriod5.0 and HigherClock
 Only one 24Mhz crystal needed
 On-chip PLLPower & Reset
 On-chip 3.3V&1.2V regulator
 On-chip power on reset Package
 QFN-48 plastic(7mm×7mm)
 PB-free and ROHScompliant Applications
 USB-VGA adapter dongle/cable
 USB docking
