1:一般的描述:

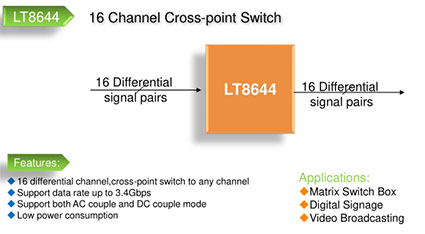

LT8644是一款16×16数字交叉点开关，具有16个差分CML兼容输入和16个差分CML输出。 LT8644针对非归零（NRZ）信令进行了优化，每个端口的数据速率高达3.4 Gbps。 每个端口提供可编程电平的输入均衡和可编程输出摆幅。 LT8644通过串行控制接口支持独立的通道切换。 LT8644具有低延迟和非常低的通道间通道偏移。 I2C接口用于控制设备并提供对高级功能的访问。

2：特点：

每端口的DC至3.4 Gbps数据速率

•可编程接收均衡

•直流或交流耦合差分CML输入

•DC / AC耦合差分CML输出

•可编程CML输出电平

•50Ω芯片I / O端接

•支持8b / 10b，加扰或未编码的NRZ数据

•I2C从控制接口

•ESD等级：HBM在±7kV

3:应用程序:

•光纤网络切换

•数字视频(HDMI、DVI、显示端口)

•数据存储网络

1. General Description

The LT8644 is a 16×16 digital crosspoint switch, with 16 differential CML compatible inputs and 16 differential CML outputs. The LT8644 is optimized for nonreturn-to-zero (NRZ) signaling with data rates of up to 3.4 Gbps per port. Each port offers programmable level of input equalization and programmable output swing. The LT8644 supports independent channel switching through the serial control interface. The LT8644 has low latency and very low channel-to-channel skew. An I2C interface is used to control the device and provide access to advanced features.
