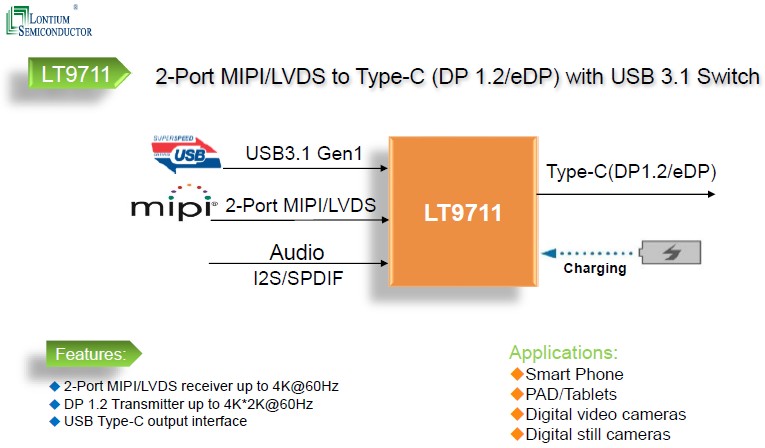

LT9711--双端口MIPI / LVDS转eDP / DP1.2转换
LT9711双端口MIPI / LVDS到eDP / DP1.2
LT9711 制造商：Lontium
LT9711 封装：QFN76 9*9
LT9711 最小包装:2600/包（可拆）
Lontium LT9711是具有内部Type-C备用模式开关和PD控制器的双端口MIPI / LVDS到DP1.2转换器。
MIPI DSI / CSI输入具有可配置的单端口或双端口，具有1个时钟通道，以及1〜4个数据通道，以最大2Gbps /通道的速度运行，可支持高达16Gbps的总带宽。LT9711支持突发模式和非突发DSI视频数据传输。
对于DP1.2输出，它包括4个数据通道，支持RBR（1.62Gbps），HBR（2.7Gbps）和HBR2（5.4Gbps）链接速度。内置的可选SSC功能可降低EMI对与EMI有关的系统应用的影响。
为了适应USB Type-C生态系统，LT9711集成了一个高性能双向超高速开关，该开关由CC逻辑和PD管理单元控制，以减轻移动系统设计的复杂性和BOM成本。开关功能符合USB C型标准上的VESA DP备用模式。
LT9711采用先进的CMOS工艺制造，并以9x 9mm小型QFN76封装实现。该封装符合RoHS要求，并规定可在-40°C至+ 85°C的温度范围内工作。
2.功能
•MIPI / LVDS接收器
•DP1.2发送器
•全功能USB Type-C
•USB Type-C充电端口
•其他
3.应用
•移动系统，VR / AR
•蜂窝手机，PAD /平板电脑
•数字视频相机
•数码相机
1. Description
The Lontium LT9711 is Dual-Port MIPI/LVDS to DP1.2 converter with internal Type-C Alternate Mode switch and PD controller.
The MIPI DSI/CSI input features configurable single-port or dual-port with 1 clock lane, and 1~4 data lanes operating at maximum 2Gbps/lane, which can support a total bandwidth up to 16Gbps. LT9711 supports both burst mode and non-burst mode DSI video data transferring.
For DP1.2 output, it consists of 4 data lanes, supporting RBR (1.62Gbps), HBR (2.7Gbps) and HBR2 (5.4Gbps) link speeds. The build-in optional SSC function reduces EMI effect on EMI-concerned system application.
In order to be adaptable to the USB Type-C ecosystem, LT9711 integrates a high performance bi-directional Super-Speed switch controlled by CC logic and PD management unit to relieve mobile system design complexity and BOM cost. The switch function is compliant with VESA DP Alternate Mode on USB Type-C Standard.
The LT9711 is fabricated in advanced CMOS process and implemented in a small outline 9x 9mm QFN76 package. This package is RoHS compliant and specified to operate from -40°C to +85°C.
2. Features
• MIPI/LVDS Receiver
• DP1.2 Transmitter
• Full-Featured USB Type-C
• USB Type-C Charging Port
• Miscellaneous
3. Applications
• Mobile systems, VR/AR
• Cellular handsets, PAD/Tablets
• Digital video cameras
• Digital still cameras
