1.概述

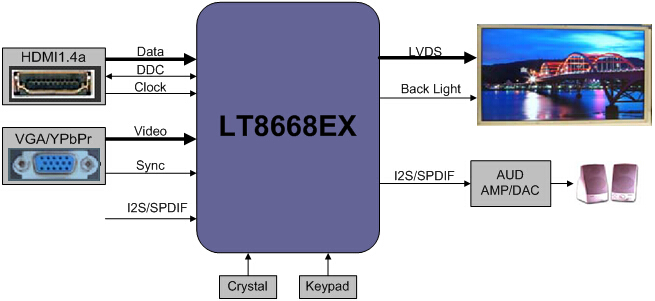

LT8668EX是Lontium的第二代LCD控制器，它支持基于ClearEdge®技术的VGA接口和HDMI接口，并符合HDMI 1.4（高清多媒体接口）规范。它可以支持带HDMI接口的双模式DP。为了向后兼容，该LCD控制器还包括一个高性能模拟接口，可与传统的VGA / YPbPr接口配合使用。通过四路LVDS端口，它可以支持4Kx2K分辨率的四路LVDS端口监视器。和双LVDS端口或单LVDS端口用于其他分辨率。对于LCD控制器的整体解决方案，LT8668EX集成了主要功能，包括位置调整，可编程标量，视频处理器（色相，饱和度，亮度和对比度调整），OSD，伽马校正，PWM，MCU，总共16个GPIO和nor-flash（可选） 。为了轻松实现多媒体系统，LT8668EX具有支持2通道音频和SPDIF音频格式的高质量数字音频输入和输出接口。LT8668EX在内部集成了4M位nor-flash，并且您还可以通过SPI接口使用外部nor-flash以实现兼容性。

2.特点

•直接连接DVI 1.0和HDMI V1.4接收器

•符合高达1.65Gbps的DVI和高达3.0Gbps的HDMI V1.4

•在与HDMI相同的引脚上支持双模式DP

•多种像素格式：每个组件RGB 6/8/10/12位（bpc）；YCbCr 422/444 8/10/12 bpc

•高输入灵敏度，差分输入电平低至80mV

•接收器侧均衡高达12 dB

•自动信号丢失检测

•高达0.7UI的高抖动容限

•HDCP解密

•片上VGA / HDMI EDID

•支持分辨率高达4Kx2K @ 30Hz

•高质量通道LVDS输出，支持18/24/48位LCD面板

•RGB888 / RGB666 / RGB565输出

•可编程数字PWM用于背光控制

•完全可编程的标量比和独立的水平/垂直标度

•可编程的色相，亮度，饱和度和对比度调节

•支持伽玛校正和抖动

•嵌入式OSD

•用于系统级管理的集成微控制器

•支持ISP编程

•外部IIC UART和SPI接口

•支持I2S / SPDIF音频输入和输出

•音频左右声道音频PWM输出

•广泛的电源管理以节省电力

•支持总共16个GPIO

•集成模式生成

•集成式非闪存（选件）

3.应用

•高清液晶电脑显示器

•用于医疗和其他应用的高清液晶显示器

•多媒体处理和显示控制

•HDMI // VGA到LVDS / TTL接口的转换
