1. 说明

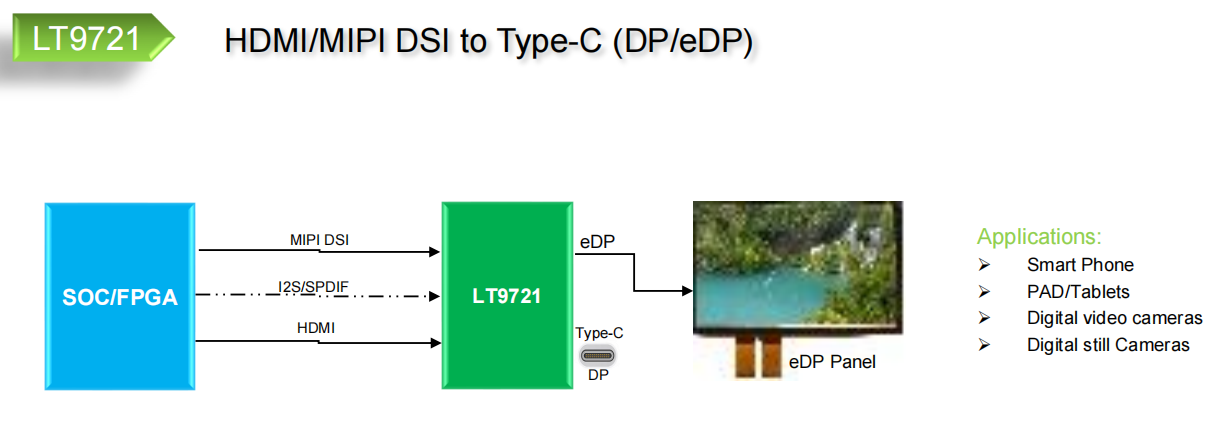

Lontium LT9721是MIPI / HDMI到DP转换器，内置Type-C交替模式开关和PD控制器。
对于MIPIDSI®输入，LT9721具有一个单端口MIPI DSI接收器，带有1个时钟通道和4条数据通道，每条数据通道最高1.5Gbps，最大输入带宽6Gbps。该转换器对输入的18/24位RGB数据包进行解码，并将格式化的视频数据流转换为符合4通道DP1.2的输出，支持RBR（1.62Gbps），HBR（2.7Gbps）和HBR2（5.4Gbps）链路速度。内置的可选SSC功能可降低对EMI相关系统应用的EMI影响。
对于HDMI输入，LT9721具有1个时钟通道的HDMI1.4接收器和3个数据通道，每条数据通道最大3.4Gbps，最大输入带宽为10.2Gbps，分辨率高达4Kx2K @ 30Hz（RGB格式）和4Kx2K @ 60Hz YUV420格式。该转换器还集成了一个DDC控制器，并支持HDCP1.4。
为了适应最新的USB Type-C生态系统，LT9721集成了由CC逻辑控制的高性能双向无源差分开关和PD管理单元，以降低移动系统设计复杂性和BOM成本。开关功能符合USB Type-C标准上的VESA DP备用模式。
LT9721采用先进的CMOS工艺制造，采用小尺寸5mm x 5mm BGA81（LT9721-B81）和7.5mm x 7.5mm QFN64（LT9721-Q64）封装。此封装符合RoHS标准，规定工作温度范围为-40°C至+ 85°C。

2.特性
•单端口 MIPI®DSI 接收器
•HDMI1.4接收器
•DP1.2发射器
•USB Type-C
•音频输入
•其他

3.应用
•移动系统
•手机
•数码摄像机
•数码相机
•平板电脑PC，笔记本电脑
•车载显示器和摄像头系统
